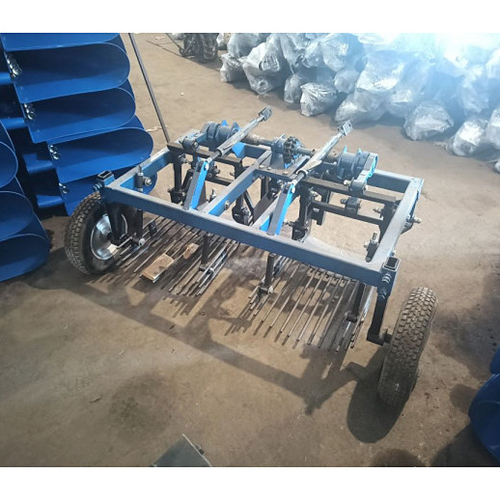

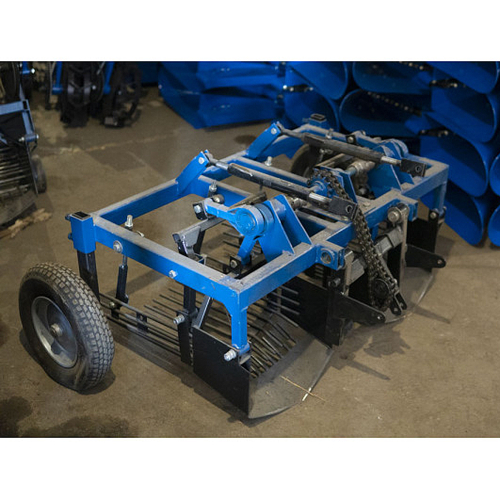

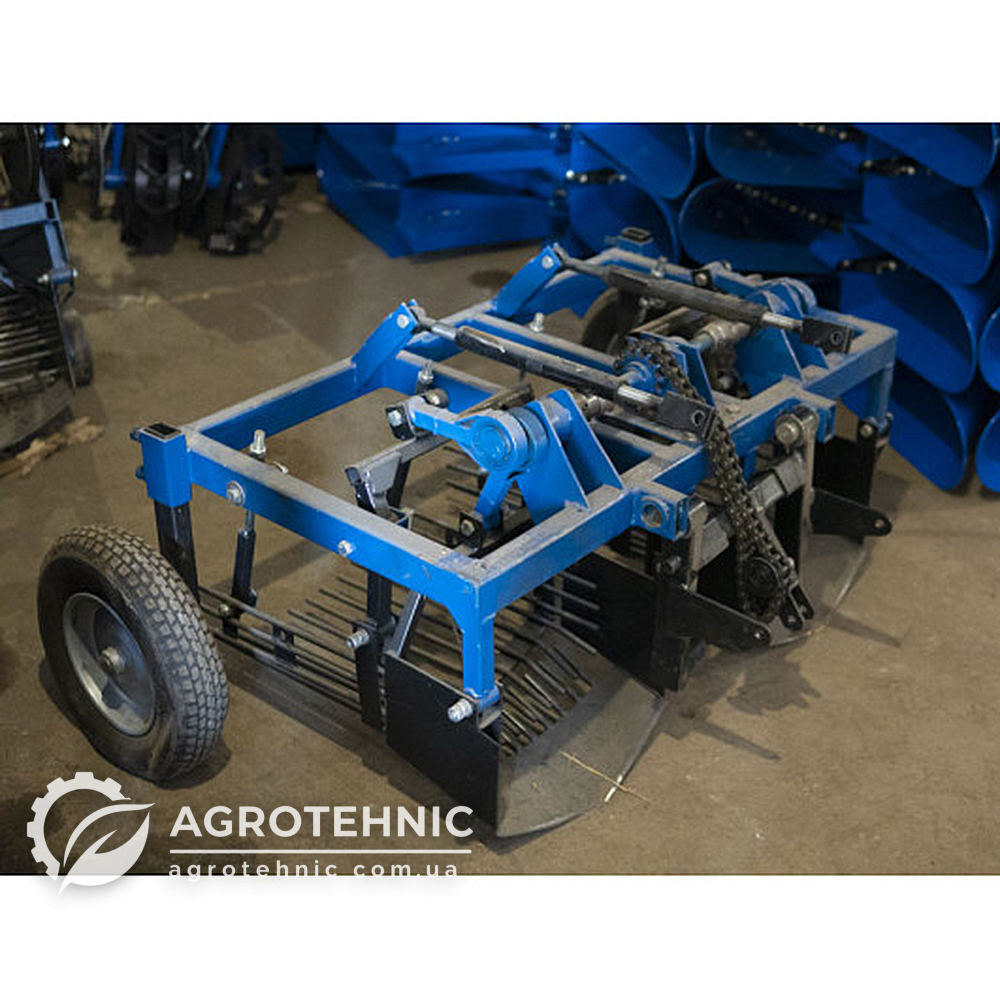

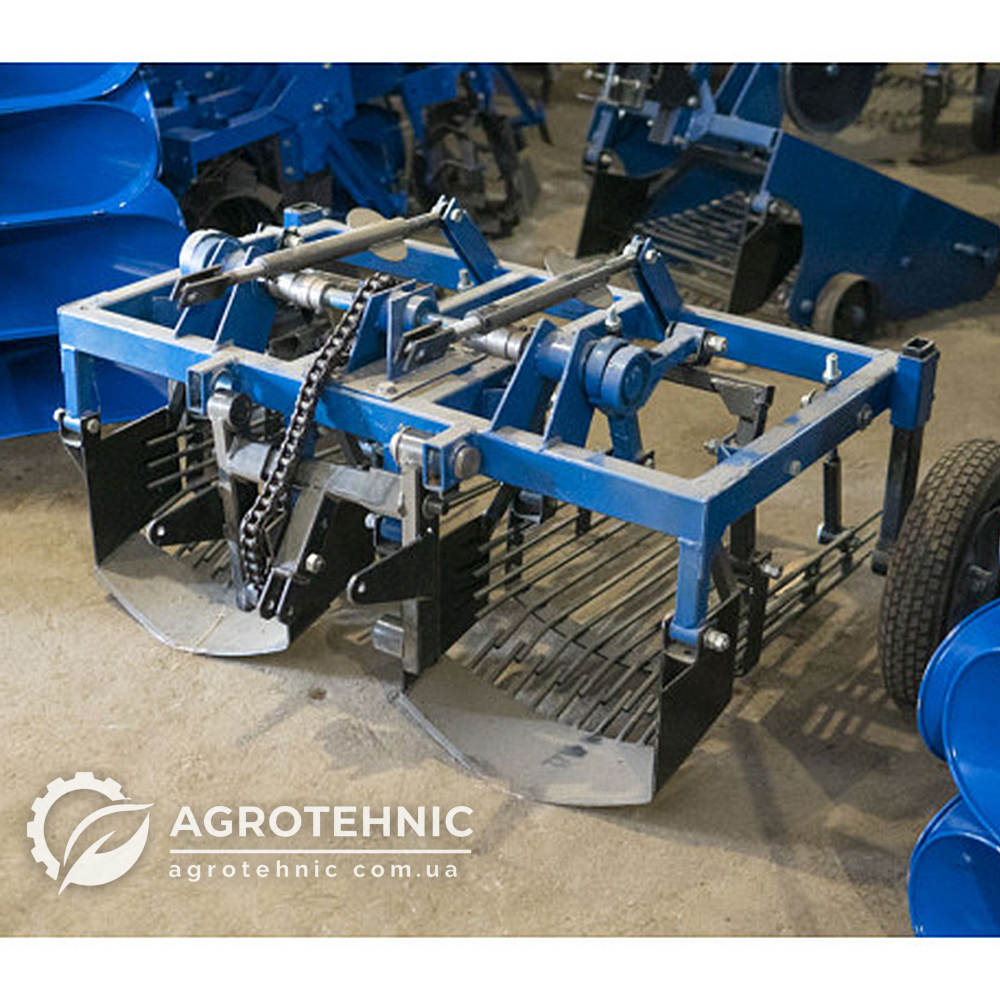

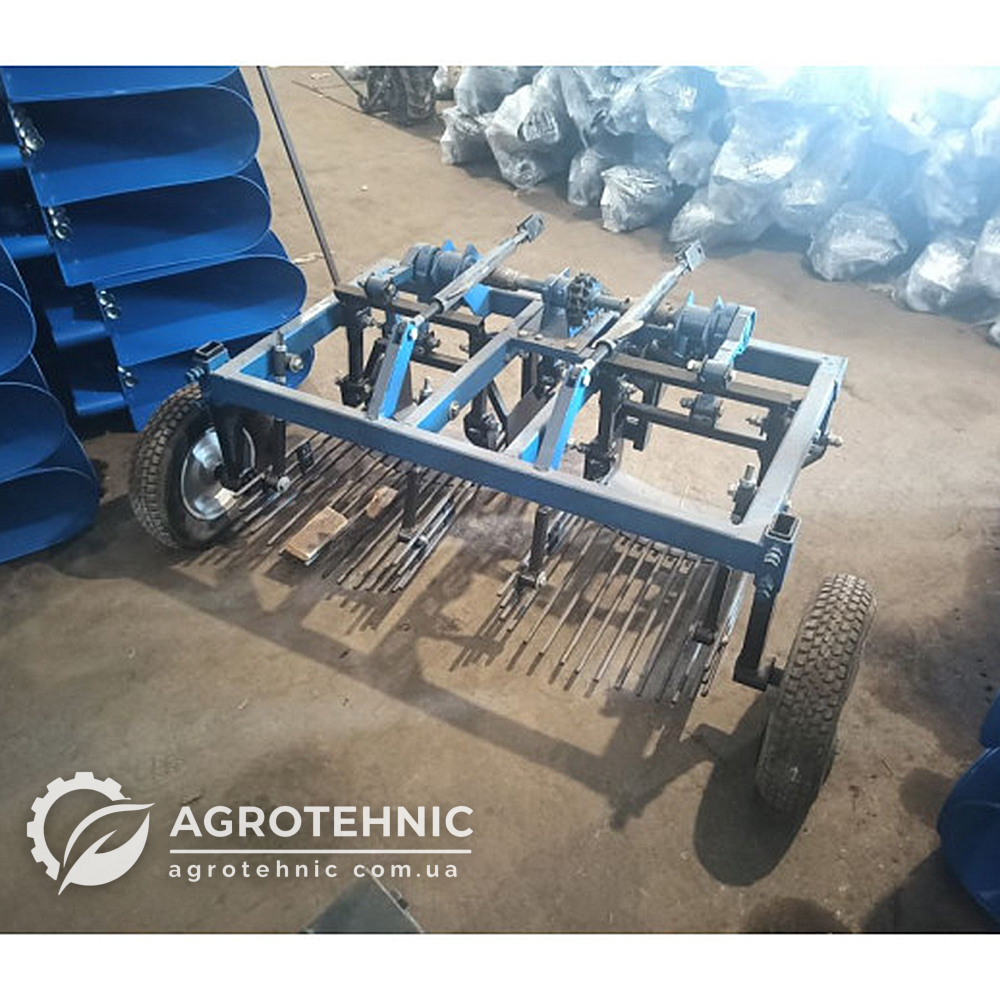

Картоплекопач дворядний для мототрактора «Скаут Т-15»

Опис Картоплекопач дворядний для мототрактора «Скаут Т-15»

Дворядний картоплекопач являє собою модифікацію дворядного копача з триточковим причіпним пристроєм, модель – КК20. Він призначений для використання з мототрактором «Скаут» Т-15. При розробці даної моделі використовувалася конструкція двоексцентрикового картоплекопача, що дозволило створити новий агрегат на основі перевірених часом інженерних рішень.

Однією з ключових переваг дворядного картоплекопача в порівнянні з однорядним є підвищена продуктивність і зниження витрат пального в процесі збору картоплі.

Умови для ефективної роботи дворядного картоплекопача

Для досягнення оптимальних результатів необхідно попередньо очистити ділянку від бадилля і бур'янів.

Принцип роботи

Дворядний картоплекопач приводиться в дію за допомогою ланцюгової передачі від редуктора приводу ґрунтофрези. Підключення відбувається через заміну стандартних компонентів і установку валу та зірочки, що входять до комплекту картоплекопача.

Ключові елементи конструкції дворядного картоплекопача:

- рама;
- натяжні талрепи;
- два активних ножі;
- два грохоти;
- натягувач ланцюга;
- причіпний пристрій оригінальної конструкції;
- опорні колеса;
- змінний комплект (вал + зірка);
- приводний ланцюг;
- верхній вал у зборі (ексцентрики, зірочка, вал, підшипники).

Рама картоплекопача виготовлена зі сталевого профілю розміром 40 мм на 40 мм з товщиною стінки 2 мм. Використання перемичок і підсилювачів забезпечує необхідну міцність і надійність конструкції. Також рама має дві спеціальні тяги – талрепи.

Причіпний пристрій розроблене для установки та підключення замість частини редуктора приводу фрези та має унікальну триточкову форму. Фіксація виконується за допомогою центрального кріплення та двох бокових фланців.

Регулювання глибини копання здійснюється за допомогою двох талрепів та опорних коліс. Також є можливість відрегулювати кут атаки. Опорні колеса фіксуються болтовими з'єднаннями, що дозволяє змінювати висоту розташування картоплекопача відносно ґрунту.

Ширина захоплення становить 455 мм.

Габаритні розміри картоплекопача:

- висота – 775 мм;
- ширина – 1380 мм;
- довжина – 1100 мм;
- вага виробу – 104 кг.
