Вал со звездой понижающего редуктора Z-26 - 168F

Описание Вал со звездой понижающего редуктора Z-26 - 168F

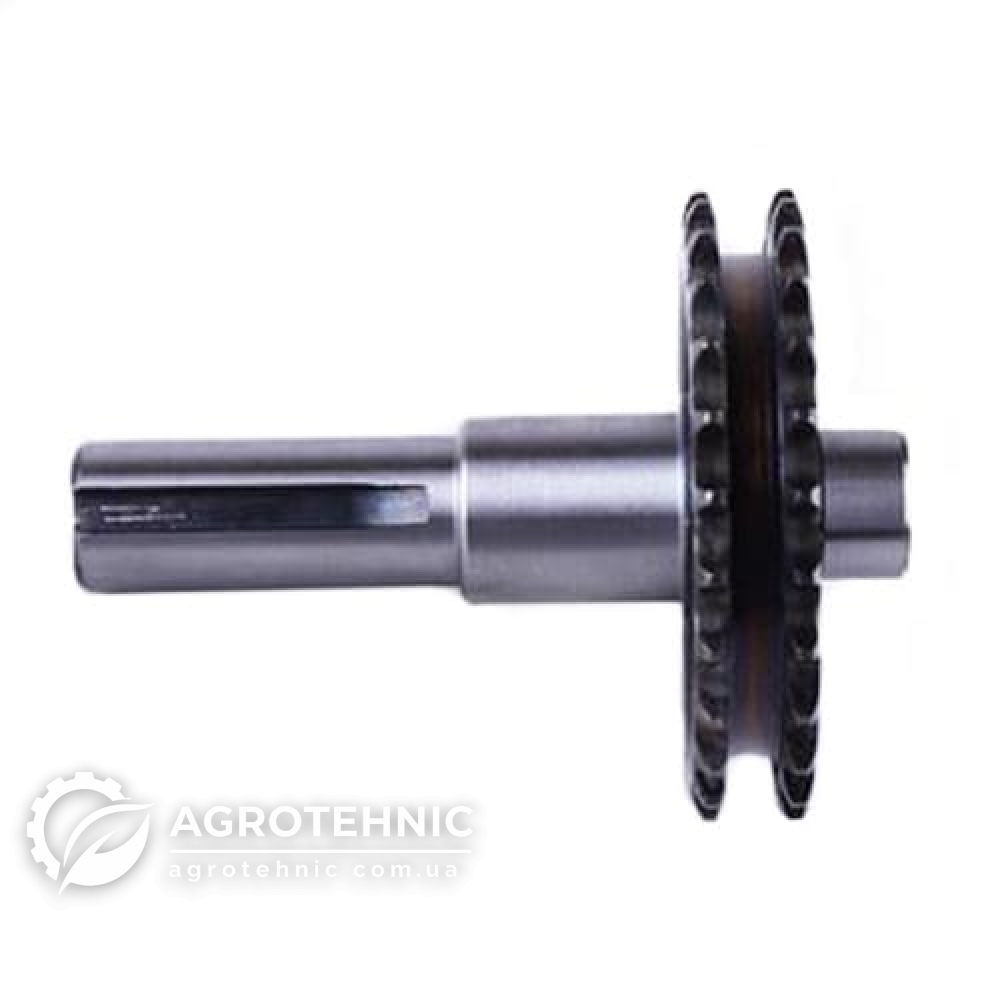

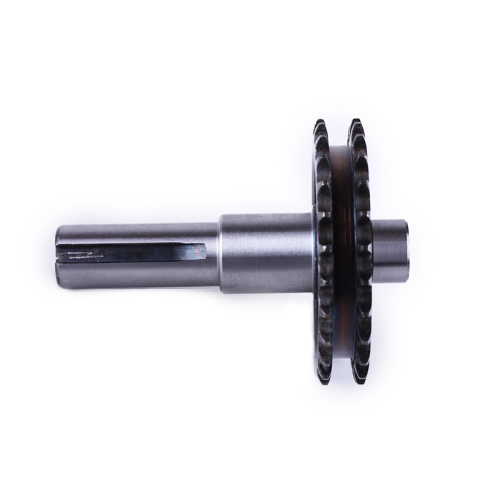

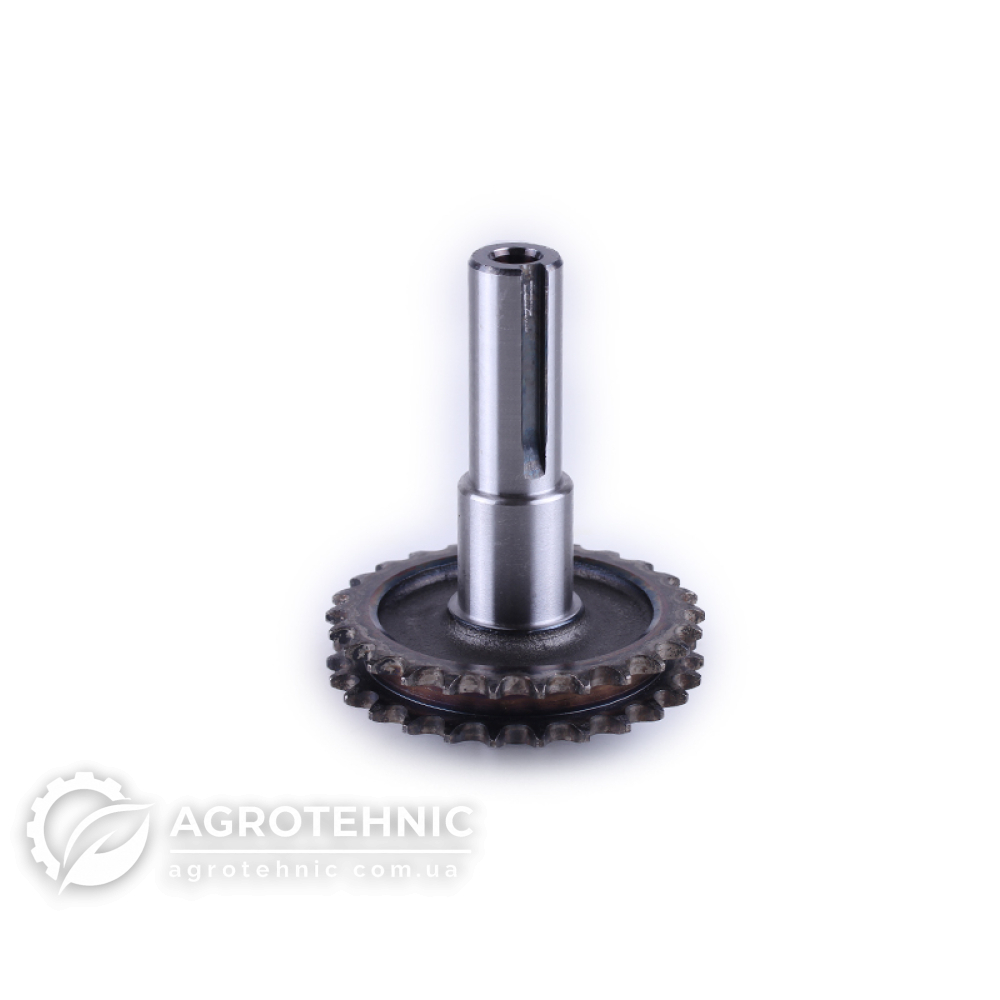

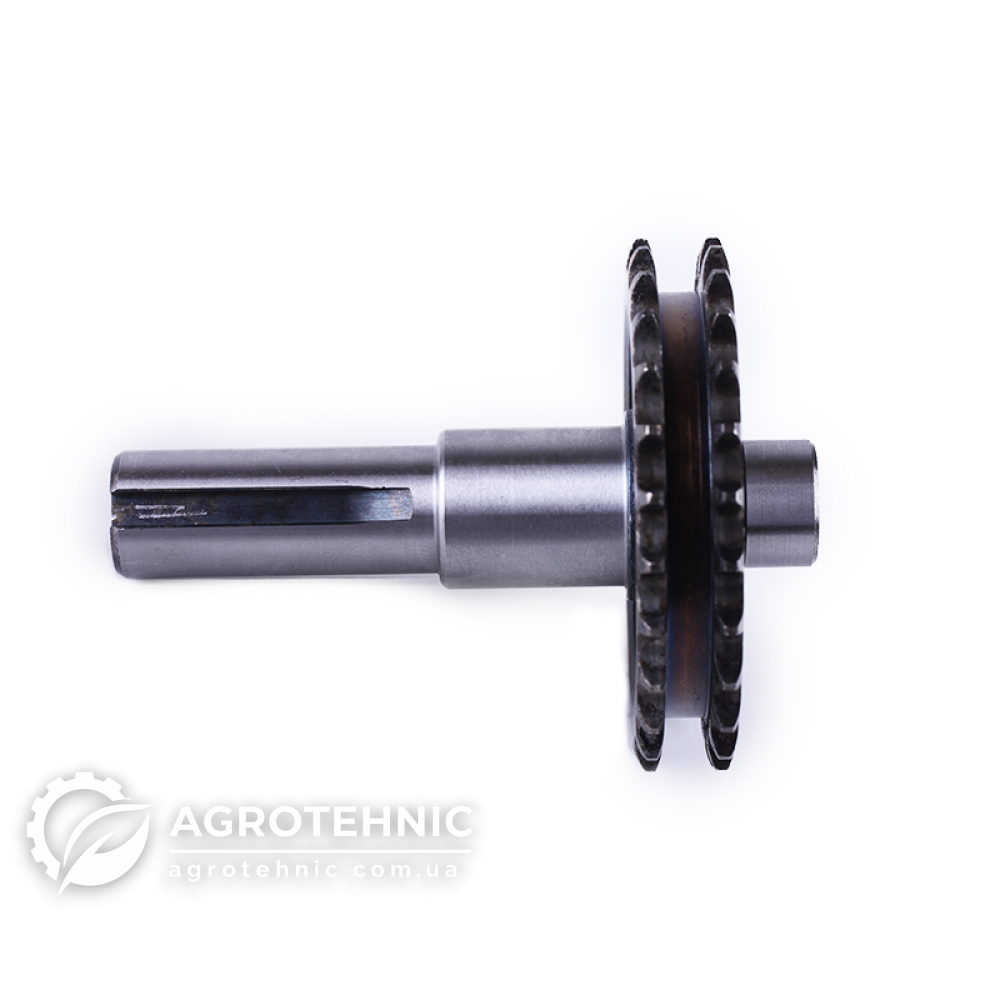

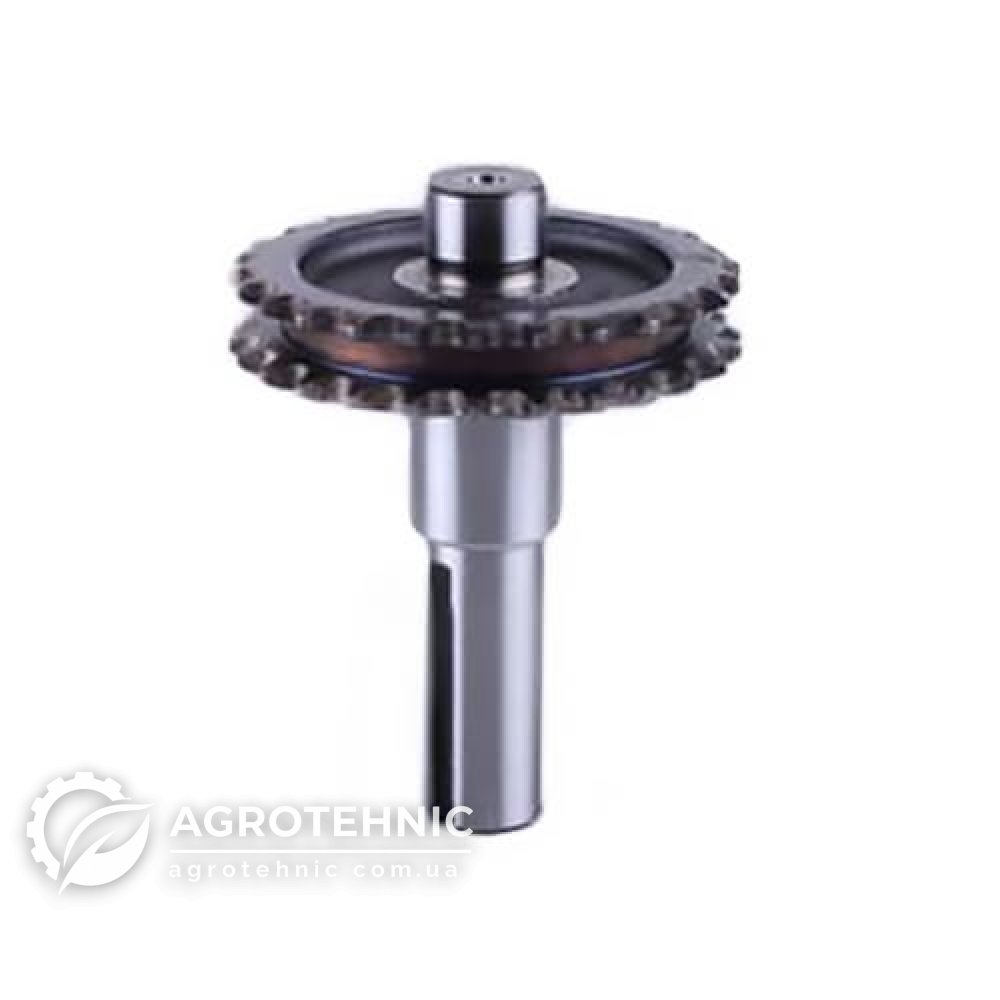

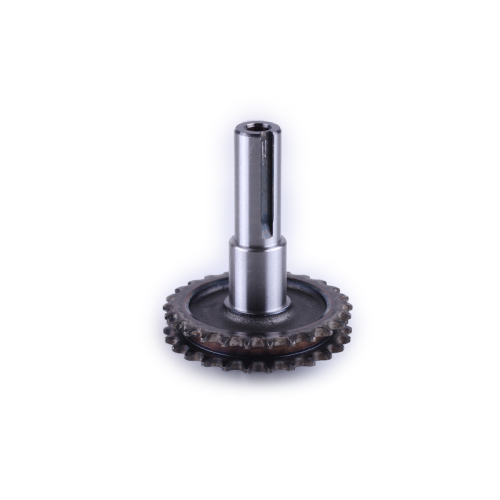

Вал со звездой понижающего редуктора Z-26 -168F - представляет собой ведущую звезду цепной передачи, установленную на вал. Является частью понижающего редуктора, служащего для повышения крутящего момента силового агрегата за счет уменьшения скорости вращения выходного вала.

Особенности функционирования

Для увеличения нагрузочной способности на вал установлена ​​двухрядная звезда, позволяющая применять широкую цепь для передачи усилия. Выходной диаметр вала 20мм – стандартный для установки шкива и имеет шпоночный паз для крепления. Деталь изготовлена ​​из высококачественной стали и способна работать даже при больших усилиях. Запчасть устанавливается в корпус редуктора, основой которого является боковая крышка блока двигателя, становясь при этом единственным целым с силовым агрегатом. Такой способ установки исключает необходимость в дополнительных элементах крепления редукторного узла, его вибрации и повышает надежность при эксплуатации.

• Длина вала (мм) – 108
• Диаметр под шпонку (мм) – 20
• Ширина шпонки (мм) – 5
• Диаметр под подшипники (мм) – 0/25
• Диаметр внутренней резьбы – М8
• Диаметр двухрядной звездочки (мм) – 82
• Ширина двухрядной звездочки (мм) – 15,5
• Количество зубов (шт.) – 26
• Вес (гр.) – 590.
